| 品牌：BERRE | 型号：Q941F-16DN125 | 加工定制：否 |
| 阀体材料：碳钢 | 工作温度：425℃ | 公称通径：50mm~200mmmm |
| 密封材料：氟塑料 | 阀门性能特点：0泄露 | 工作介质：水、蒸汽、油品等 |
| 公称压力：1.6MPa | 连接方式：法兰 | 执行器性能特点：带电位计 |
| 规格：Q941F-16DN125 | 产品特性：开度信号型 |

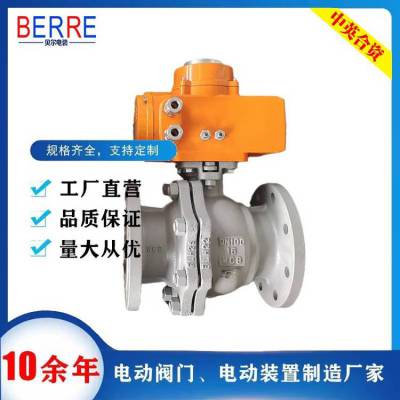

一、贝尔带电位计开度信号型电动球阀Q941F-16 DN125概述：
贝尔带电位计开度信号型电动球阀Q941F-16 DN125的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，***出口端密封开度信号型电动球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，***用于中低压球阀。
二、贝尔带电位计开度信号型电动球阀Q941F-16 DN125控制电路：
S型：标准型
功能:通过开关电路实现开启、关闭操作，并输出一组有源位置信号(全开、全闭)。
W型：无源触点型
功能:通过开关电路实现开启、关闭操作，并输出一组指示阀门全开、全闭位置无源开关信号。
结构:带两个中间位置开关。
P型：开度信号型
功能:通过开关电路控制阀门开启角度，并输出与开度位置对应的电阻信号。
结构:带500Ω或1000Ω电位器。
A型：智能调节型
功能:调节作用，输入4~20mADC或1~5VDC，输出4~20mADC
结构:带伺服控制器和1KΩ电位器。
H型：带电位器和中间位置开关
功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号，同时输出一组无源位置信号。
结构:带电位器和中间位置开关。
Z型：直流控制电路
功能：通过外部电路对直流电源正负极换向，实现开启、关闭操作并输出一组无源触点（全开、全闭）信号
结构：带中间位置开关
J型：AC380V控制电路
功能：通过外部倒相电路，使电机正反转实现开启、关闭操作并输出一组无源触点（全开、全闭）信号
结构：带中间位置开关
三、贝尔带电位计开度信号型电动球阀Q941F-16 DN125优点：
1、全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料***使用各种塑料，密封性好，能实现完全密封。在真空系统中也已***使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用***，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
四、贝尔带电位计开度信号型电动球阀Q941F-16 DN125使用注意事项：
1、使用前，应用水清洗管道和阀体过流部分，以防残留铁屑和其它杂物进入阀体内腔。
2、球阀在关闭状态下，阀体内仍然残留部分介质，也承受着一定压力。在检修球阀之前，要先关闭球阀前的切断阀，打开需要检修的球阀，完全释放阀体内部压力。如果是电动球阀或气动球阀，则应该首先断开电源和气源。
3、一般软密封球阀均使用四氟（PTFE）作为密封材料，硬密封球阀密封面为金属堆焊而成。如需对管道球阀进行清洗，在拆卸时需谨慎防止损坏密封圈而泄露。
4、球阀拆装时，法兰上的螺栓螺母应先固定，然后将所有螺母稍紧，***后用劲固定好。如先将个别螺母强行固定好，再固定其他螺母，法兰面之间会因受里不匀导致垫面损坏或破裂，导致阀门法兰对接出介质泄露。
5、如果对阀门进行清洗，使用的溶剂必须和要清洗的配件不冲突，不腐蚀。如果是燃气***球阀，则可用汽油进行清洗。其它零部件一般用中水清洗既可。清洗时，要***的清洗干净残留的灰尘，油污和其它附着物，如用清水无法清洗干净，可在不损坏阀体和零部件的前提下，针对性的用酒精等清洗剂进行清洗。清洗完成后等清洗剂***挥发后再进行装配。
